РДУ-М, Ротационные (флажковые) датчики уровня

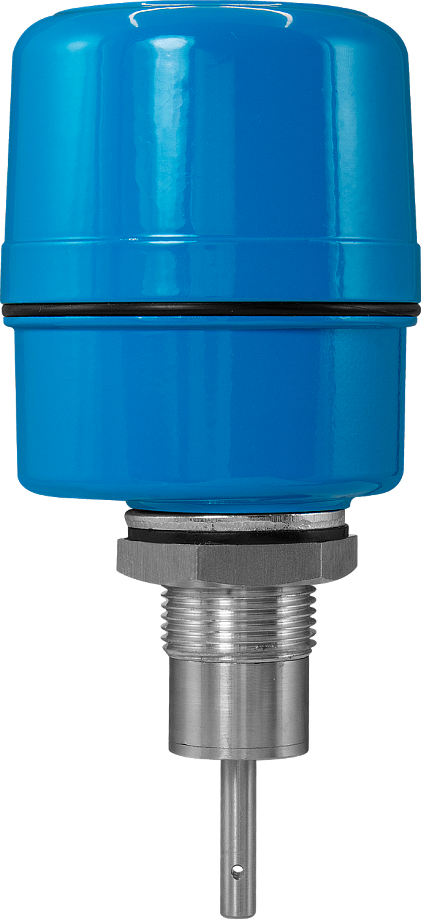

Ротационный (флажковый) датчик уровня РДУ‑М — надёжный контроль сыпучих материалов
Ищете надёжное решение для контроля предельного уровня сыпучих материалов на производстве? Ротационный датчик уровня серии РДУ‑М станет оптимальным выбором для автоматизации технологических процессов. Устройство формирует дискретный управляющий сигнал при достижении материалом заданного уровня — это позволяет своевременно запускать или останавливать подачу сырья, предотвращая переполнение ёмкостей и простои оборудования.
Почему стоит выбрать РДУ‑М
Датчик РДУ‑М сочетает продуманную конструкцию, простоту монтажа и высокую надёжность в эксплуатации:

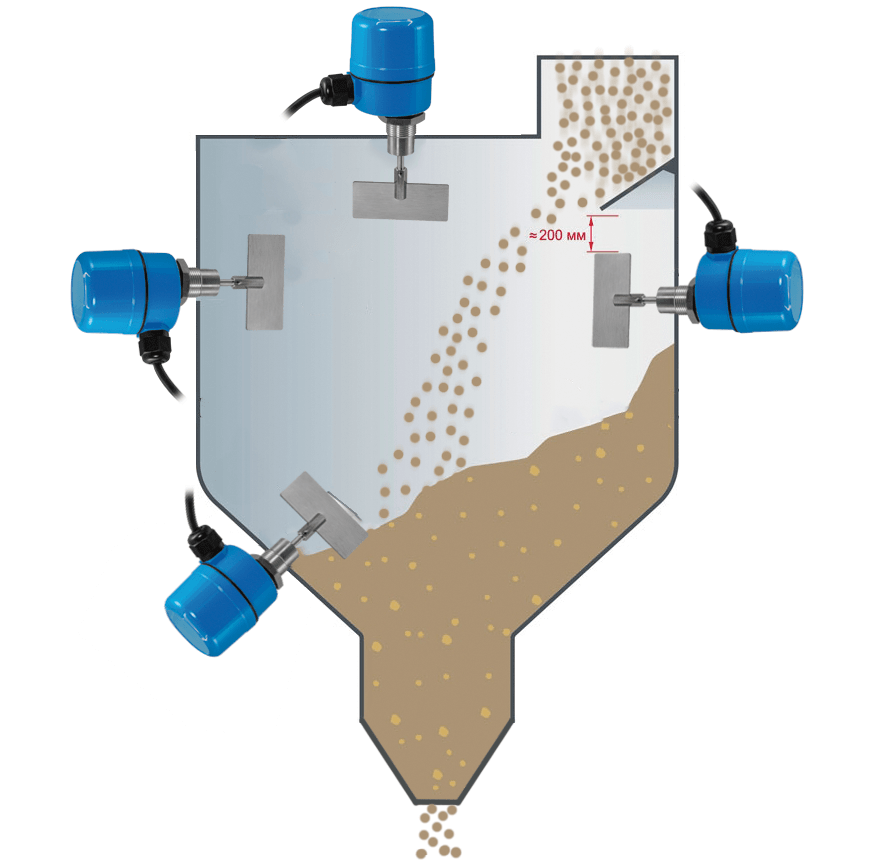

- Компактность и удобство установки. По сравнению с моделью РДУ датчик РДУ‑М имеет меньший установочный размер — 3/4″ вместо 1″, что упрощает интеграцию в существующие системы. Универсальное монтажное положение и простой монтаж с использованием бобышки БПА‑G3/4‑22 позволяют быстро установить устройство в нужном месте.

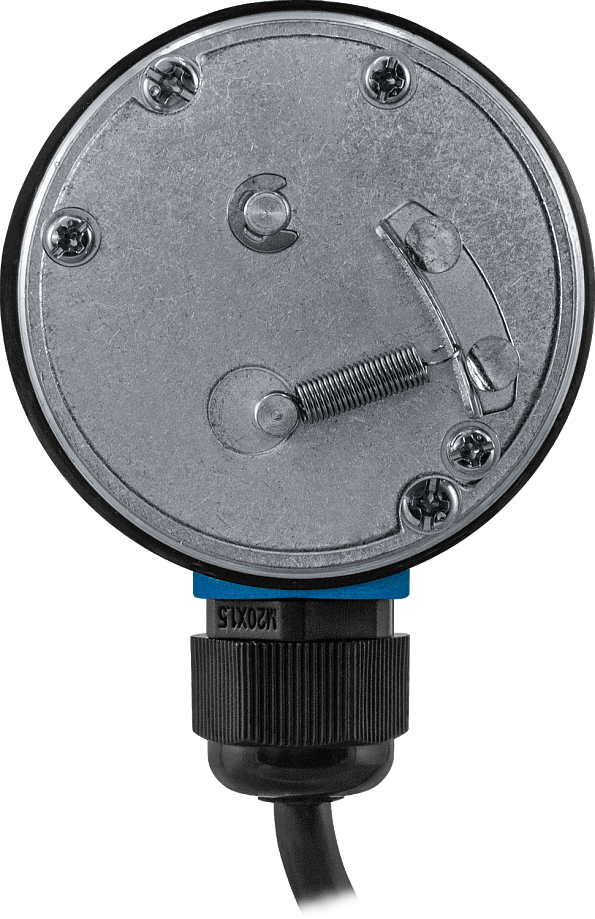

- Гибкая настройка под задачи производства. Чувствительность датчика можно регулировать за счёт изменения жёсткости пружины, прижимающей эксцентриковую систему «электродвигатель‑редуктор». Это даёт возможность адаптировать работу устройства под материалы с разной плотностью и сыпучестью.
- Прочность и долговечность. Прочная конструкция и надёжные компоненты обеспечивают стабильную работу даже в сложных производственных условиях. При этом датчик не требует регулярного обслуживания, что снижает эксплуатационные затраты.
- Защита от повреждений. Соединительная муфта защищает редуктор от механических повреждений при принудительном повороте вала под действием внешних усилий — это повышает ресурс устройства и снижает риск аварийных ситуаций.
Как работает датчик
Принцип действия РДУ‑М основан на взаимодействии электромеханической системы и контролируемого материала:
- В штатном режиме электродвигатель через редуктор передаёт крутящий момент на вал с лопастью — лопасть свободно вращается.
- Когда лопасть соприкасается с сыпучим материалом, вал останавливается. Эксцентриковая система, преодолевая сопротивление пружины, отключает питание двигателя и переключает выходной контакт датчика — система получает сигнал о достижении предельного уровня.
- Как только материал освобождает лопасть, пружина возвращает систему в исходное положение, питание двигателя возобновляется, а выходной контакт переключается обратно. Вращение лопасти возобновляется — датчик снова готов к работе.
Такой механизм обеспечивает чёткое срабатывание и автоматический возврат в исходное состояние без участия оператора.
Где применяется РДУ‑М
Ротационные датчики уровня РДУ‑М широко используются в различных отраслях промышленности:
- Пищевая промышленность: контроль уровня муки, сахара, крахмала и других сыпучих продуктов.
- Химическая промышленность: мониторинг сырья для производства изделий из ПВХ и ПЭТ (ПВХ‑гранулята, ПЭТ‑гранул).
- Строительство и производство стройматериалов: контроль цемента, гипса, сухих смесей, песка, щебня.
- Горнодобывающая и зерноперерабатывающая отрасли: учёт зерновых культур, подсолнечника, комбикормов.
- Деревообрабатывающая промышленность: контроль опилок, стружки, пеллетных гранул.
Практические рекомендации по эксплуатации
Для питания датчиков РДУ‑М с напряжением 24 В можно использовать блоки питания БП67, БП97, DR — они обеспечат стабильную работу устройства в составе автоматизированной системы.
Выбирая ротационный датчик уровня РДУ‑М, вы получаете надёжное, простое в установке и эксплуатации решение для контроля сыпучих материалов. Устройство поможет повысить точность технологических процессов, снизить риски аварийных ситуаций и оптимизировать работу производственной линии.
| Параметр | Значение |
|---|---|
| Питание | ~220 В / =24 В |
| Мощность электродвигателя | 2 Вт / 21 Вт |
| Крутящий момент электродвигателя | 1 Н·м |
| Скорость вращения электродвигателя | 1 об./мин |
| Присоединение | Резьбовое G¾" |
| Тип управляющего контакта | 1 переключающий |
| Коммутационная способность реле | ~10 А, 220 В |
| Степень пылевлагозащиты | IP65 |
| Температура рабочей среды | −20…+80 °С |
| Температура хранения | −20…+125 °С |
| Материал корпуса прибора | Силумин |
| Материал лопастей | Нержавеющая сталь |
| Присоединение лопасти | Шпилька |
| Длина кабеля | 255 мм (погрешность ±5 %) |
| Габаритные размеры (с лопастью) | 187×98×85 мм |
| Вес | 767 г |

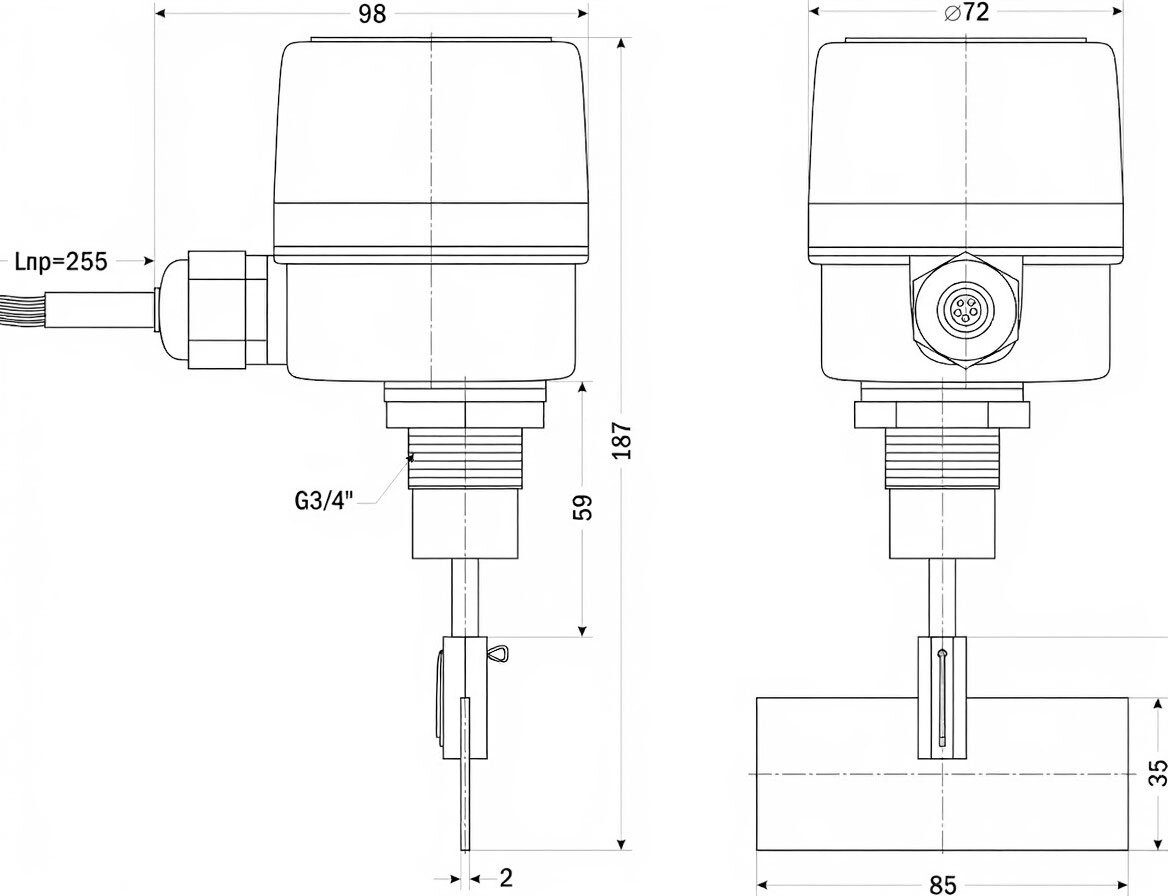

Габаритные размеры
| Параметр | Значение |
|---|---|
| Общая ширина корпуса | 98 мм |
| Диаметр верхней части | Ø72 мм |
| Общая высота (без учёта кабеля) | 187 мм |
| Высота монтажной части | 59 мм |
| Длина кабеля (Lпр) | 255 мм |
| Размер присоединения | G3/4" |
| Ширина основания (монтажная площадка) | 85 мм |
| Высота основания | 49 мм |
| Высота до оси прохода | 35 мм |
| Толщина выступающей части | 2 мм |
