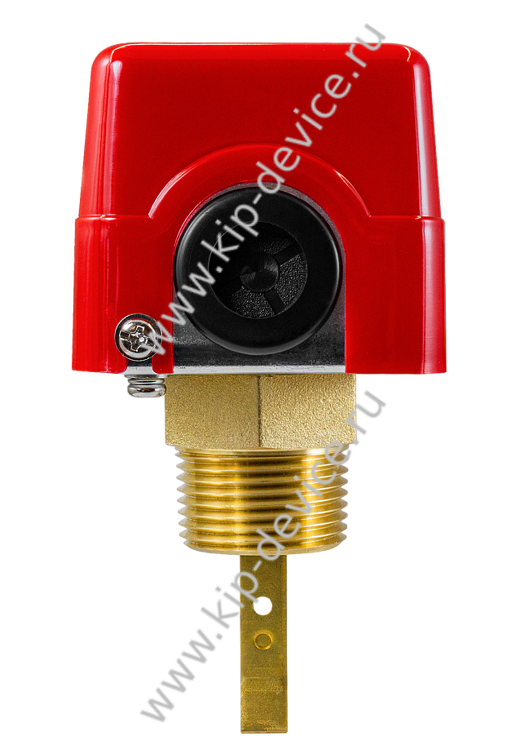

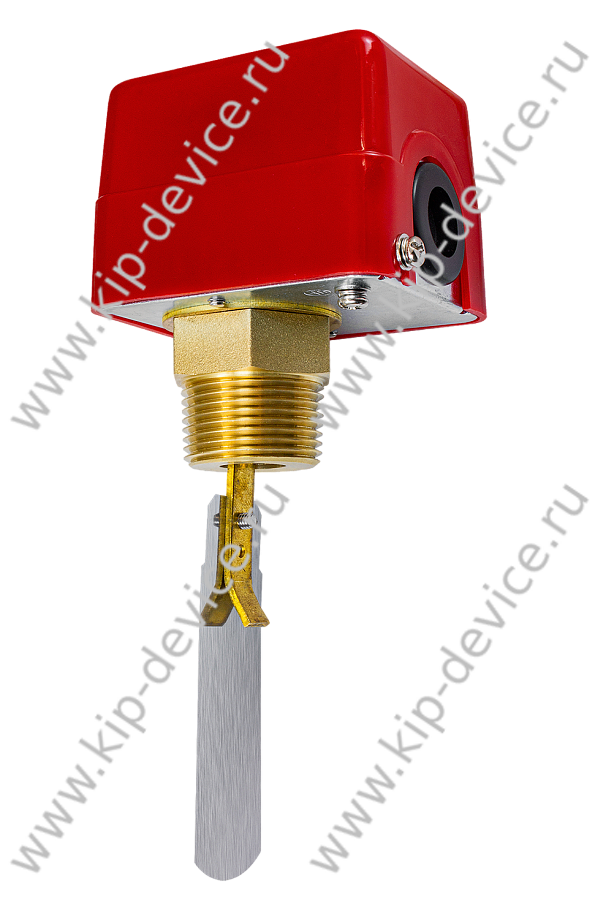

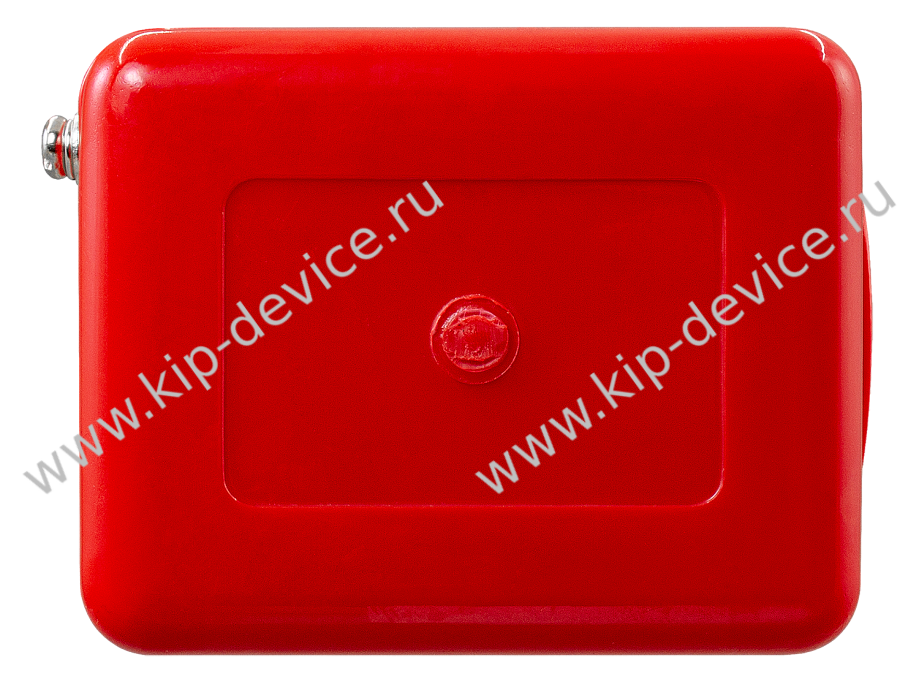

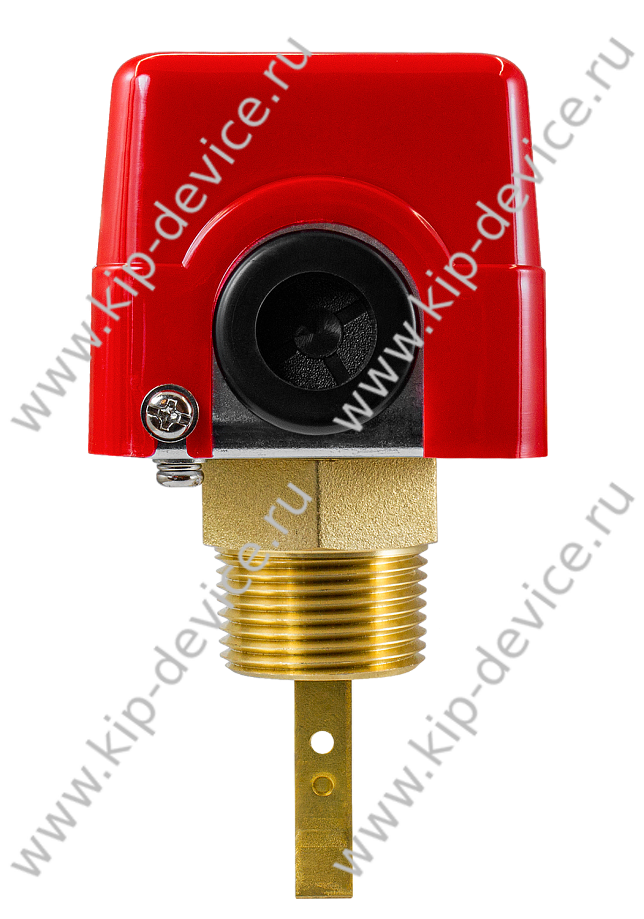

ДР-П-03, Реле потока лепестковое
Датчики-реле потока лепестковые ДР-П-03 предназначены для контроля потока неагрессивных жидкостей, таких как вода, этиленгликоль и другие. Приборы устанавливаются в тройник трубопровода. Данные устройства обычно применяются для определения наличия или отсутствия потока жидкости и управления исполнительным механизмом в различных системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации. В комплект поставки входят сменные пластинки (лепестки) для труб диаметром от ¾" до 6". Подстроечный механизм позволяет изменять порог срабатывания реле.
ОСНОВНЫЕ ОСОБЕННОСТИ:
- В комплект поставки входят сменные пластинки (лепестки) для труб диаметром от ¾" до 6"
- Подстроечный винт для изменения порога срабатывания реле
ПОРЯДОК РАБОТЫ:
Прибор следует устанавливать на горизонтальном участке трубопровода так, чтобы направление потока совпадало с направлением стрелки на корпусе:
Расстояние до других элементов трубопровода (колен, изгибов, стыков, клапанов и др.) должно быть не менее 5 Ду (внутренних диаметров трубы).
Подберите оптимальный размер лепестка в зависимости от диаметра трубы
Для установки датчиков по месту эксплуатации используются бобышки, например БП-А-G3/4-22, БП-А-G1-30
ГАБАРИТНЫЕ РАЗМЕРЫ ДР-П-03 И СМЕННЫЕ ЛЕПЕСТКИ
Размеры, мм |
ДР-П-03 | ||
-15 | -20 | -25 | |
L1 | 36 | 36 | |
L2 | 58 | 58 | |
L3 | 88 | 88 | |
L4 | – | – | 125 |
L5 | – | – | 150 |
W | 15 | 27 |
